自动化加工生产线是现代制造业的脊梁，它通过将多个加工单元、传送系统与控制中心高度集成，实现了产品从原材料到成品的连续、高效、精准生产。理解其核心结构，是掌握现代制造技术的关键。

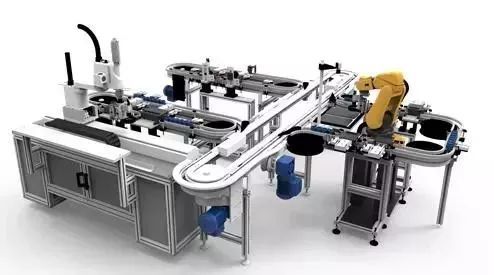

一、自动化加工生产线的基本构成
一条典型的自动化加工生产线，通常由以下五大核心系统协同工作：
- 加工执行单元系统：这是生产线的“手脚”，由各类数控机床（如加工中心、车床、磨床）、装配机械臂、专用加工站（如焊接、喷涂、检测工位）等组成。每个单元负责完成特定的加工、装配或处理工序。
- 物料传送与处理系统：这是生产线的“血管”，负责在工位间移动工件。常见形式包括：
- 传送带/链板线：用于连续或步进式输送。
- 自动导引车（AGV）：灵活搬运物料或工件托盘。
- 机器人/机械手：进行精准的上下料、搬运和定位。
- 托盘交换系统与立体仓库：实现物料的自动缓存与有序供给。
- 中央控制系统：这是生产线的“大脑与神经”。通常由可编程逻辑控制器（PLC）、工业计算机（IPC）及上层制造执行系统（MES）构成。它负责协调所有设备的动作顺序、监控运行状态、处理数据，并确保整个流程按预定程序无缝衔接。
- 检测与质量控制系统：这是生产线的“眼睛”。集成视觉检测系统、传感器（位置、压力、温度等）、在线测量仪等，对加工过程进行实时监控，对工件尺寸、外观或装配质量进行自动检验，实现质量问题的即时发现与反馈。
- 辅助支持系统：包括集中供料、排屑冷却、除尘净化、安全防护（光栅、急停装置）等，为生产线稳定、安全、环保运行提供保障。
二、核心机械设备详解
- 加工中心：自动化生产线的核心加工设备，集铣、钻、攻丝等多种功能于一体，配合自动换刀装置（ATC）和托盘交换器（APC），实现长时间无人化加工。
- 工业机器人：柔性化的核心，广泛应用于搬运、上下料、装配、焊接、涂胶等环节，其灵活性和可编程性是实现产线混流生产的关键。
- 数控机床：如数控车床、磨床等，接受程序指令，对工件进行高精度切削成型。
- 传送与定位机构：精密输送线、提升机、分度盘等，确保工件在正确的时间以精确的方位到达指定工位。
三、工作流程简述
1. 上料：原材料或毛坯通过自动上料装置或AGV被送入生产线起始端。
2. 加工与传送：工件被传送系统依次送至各个加工单元。每个单元按程序完成既定工序后，工件自动流转至下一站。
3. 在线检测：在关键工位，检测系统对工件进行自动测量或检查，数据反馈至控制系统。
4. 装配与集成：经过加工的零件在装配工位由机械臂或专机进行自动组装。
5. 下料与仓储：成品由末端设备自动下料，并通过AGV或传送系统送入成品库或包装区。
**
自动化加工生产线并非简单设备的堆砌，而是一个以控制系统为指挥核心，以加工单元与机器人为执行终端，以传送系统为连接纽带，并辅以精密检测**的有机整体。理解这种模块化、系统化的结构，就能把握其高效、稳定、柔性化生产的精髓，真正做到“看完秒懂”。随着工业互联网和人工智能技术的发展，未来的生产线将更加智能，具备自感知、自决策、自优化的能力。
